CHAVE SECCIONADORA DE TRANSFERÊNCIA BY PASS CASCATA TIPO "BPC"


Desenvolvida para manobras de transferência em redes de distribuição para tensões nominais:


  • Até 36kV e correntes nominais até 630A.

  • Capaz de suportar correntes de curto circuito de curta duração até 25kA/s valor eficaz (térmica) e 65kA valor de crista (dinâmica).


    |VISUALIZAR ANIMAÇÃO|


    CARACTERÍSTICAS CONSTRUTIVAS

    • Conjunto de duas seccionadoras contíguas.
    • Partes condutoras (terminais, lâminas e contatos) em cobre eletrolítico de alta condutividade, proporcionando baixas perdas.
    • Contatos em linha, auto limpantes e de alta pressão.
    • Travas de segurança que impedem abertura acidental por vibrações ou curto circuito.
    • Terminais padrão NEMA.
    • Olhais e ganchos para operação manual por meio de vara de manobra ou para uso de dispositivo de abertura em carga (loadbuster).
    • Isoladores tipo suporte leves em porcelana vitrificada.
    • Base em aço carbono galvanizada a fogo, dimensional conforme solicitação.
    • Acionamento manual por meio de vara de manobra.
    • Montagens vertical, horizontal invertida e inclinada, posições esquerda ou direita.
    • Projetada conforme normas ABNT / ANSI / IEC.

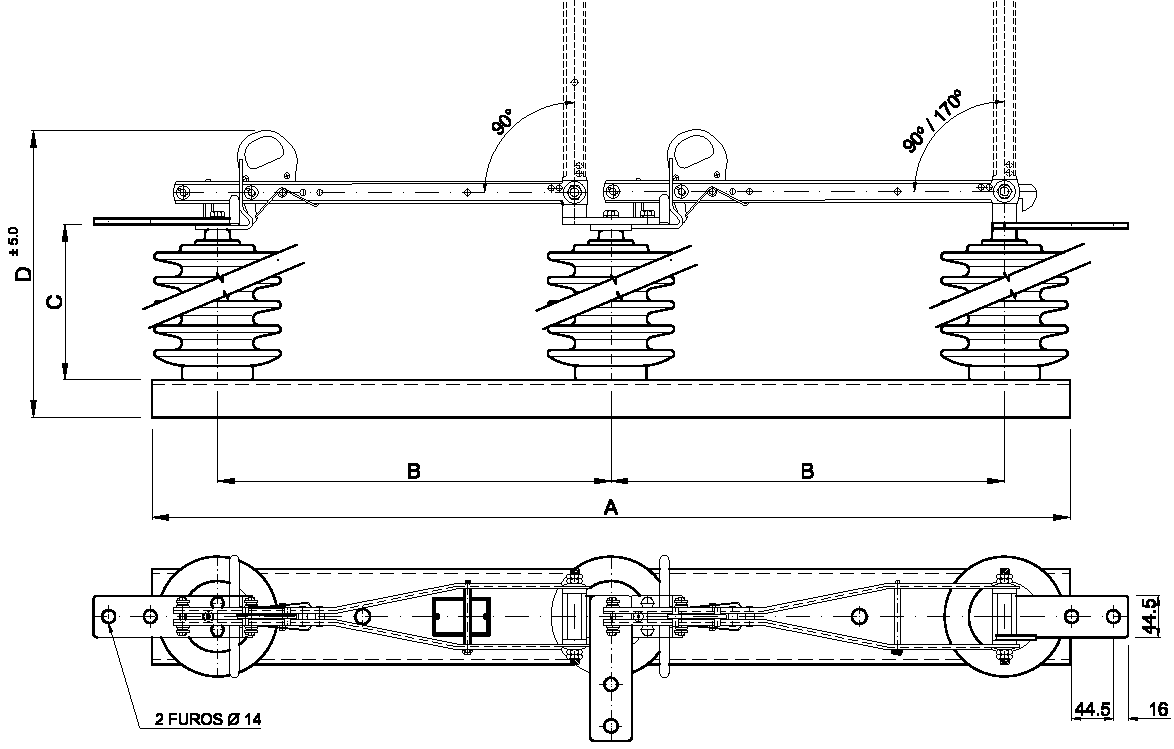

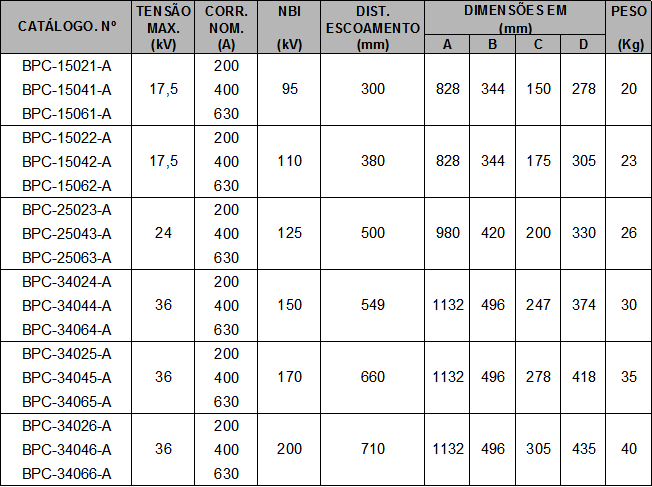

    CARACTERÍSTICAS TÉCNICAS DIMENSIONAIS
