CHAVE FUSÍVEL DE FORÇA TIPO "FF"

Desenvolvida para manobras em subestações para tensões e correntes nominais de:

  • Até 36kV e corrente nominal de 200A


CARACTERÍSTICAS CONSTRUTIVAS


  • Tensões até 36 kV, corrente nominal de 200A.
  • Contato superior e gancho rompe arco em cobre eletrolítico de alta condutividade e contato inferior em liga de cobre efeito mola, ambos revestidos de prata por deposição eletrolítica.
  • Porta fusível: contatos em liga de cobre revestidos de prata por deposição eletrolítica.
  • Cartucho: revestimento externo em fibra de vidro e alma vulcanizada.
  • Terminais padrão NEMA.
  • Olhal para operação manual por meio de vara de manobra.
  • Isoladores tipo suporte cilíndricos ou pedestais em porcelana vitrificada.
  • Base em aço carbono galvanizada a fogo, dimensional conforme solicitação.
  • Acionamento manual por meio de vara de manobra.
  • Projetada conforme normas ABNT / ANSI / IEC.

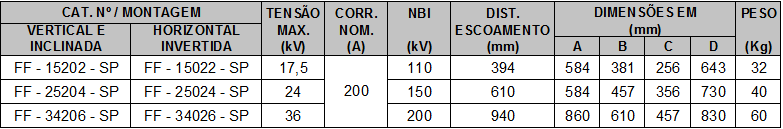

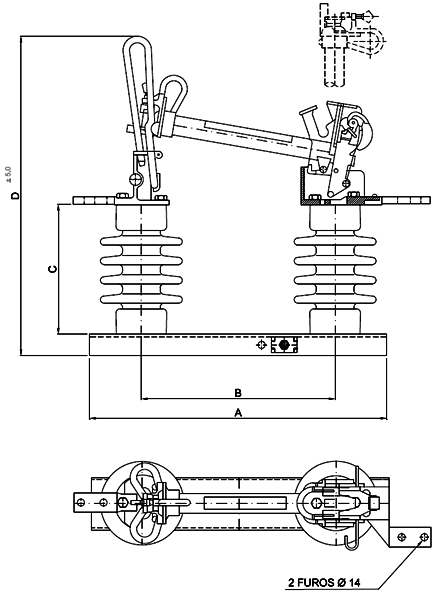

CARACTERÍSTICAS TÉCNICAS DIMENSIONAIS



Para tensões até 36kV e correntes nominais de 200A
