CHAVE SECCIONADORA DE FORÇA TIPO "SF"


Desenvolvida para manobras em subestações para tensões e correntes nominais de:


  • Até 24kV e correntes nominais até 800A;
  • Para tensões até 36kV e corrente nominal de 1250A;
  • Até 24kV e correntes nominais de 1600A até 3150A;
  • De 36kV e 72,5kV, correntes nominais até 800A.


  • |VISUALIZAR ANIMAÇÃO|




    CARACTERÍSTICAS CONSTRUTIVAS


    • Parte condutora (terminais, lâminas e contatos) em cobre eletrolítico de alta condutividade, revestida de prata por deposição eletrolítica.
    • Contatos em linha, auto limpantes e de alta pressão.
    • Trava de segurança que impede abertura acidental por vibrações ou curto circuito.
    • Terminais padrão NEMA.
    • Olhal para operação manual por meio de vara de manobra.
    • Isoladores tipo suporte cilíndricos ou pedestais em porcelana vitrificada.
    • Base em aço carbono galvanizada a fogo, dimensional conforme solicitação.
    • Acionamento manual por meio de vara de manobra.
    • Ensaios de tipo realizados em laboratórios oficiais.
    • Projetada conforme normas ABNT / ANSI / IEC.



    CARACTERÍSTICAS TÉCNICAS DIMENSIONAIS

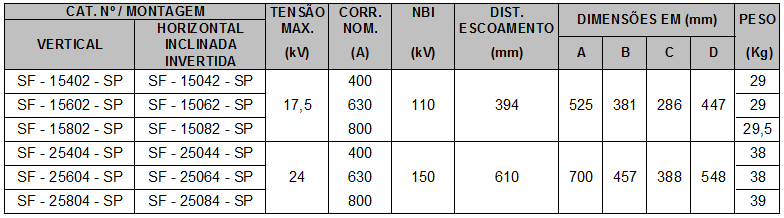

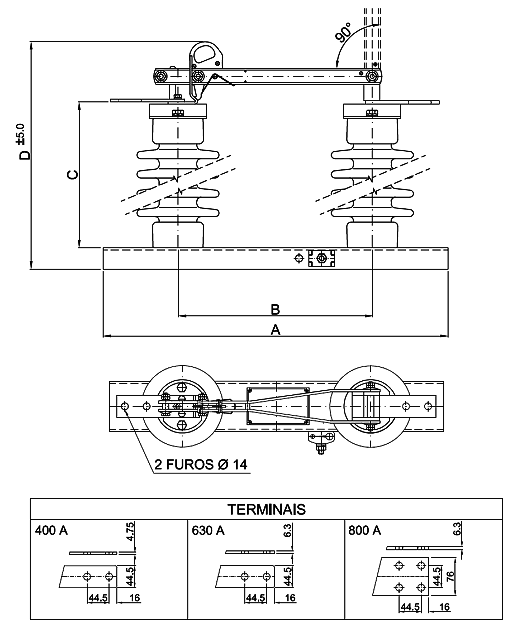

    Para tensões até 24kV e correntes nominais até 800A

    |Voltar ao topo da página|

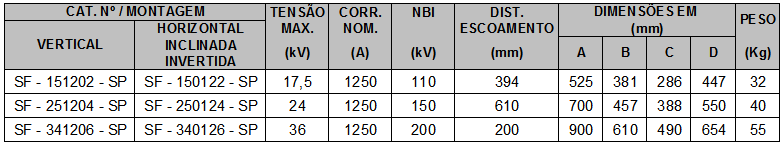

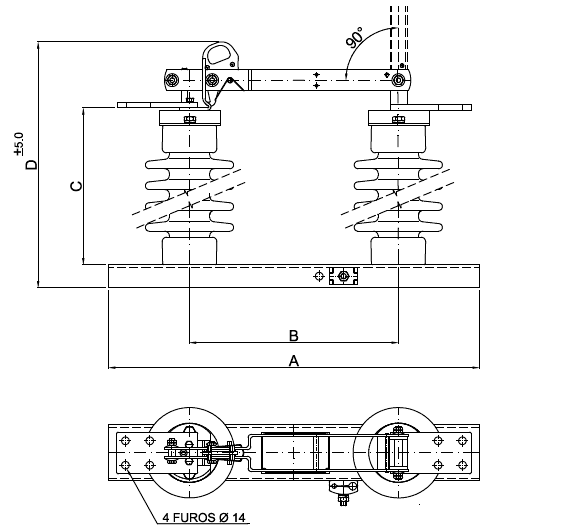

    Para tensões até 36kV e corrente nominal de 1250A

    |Voltar ao topo da página|

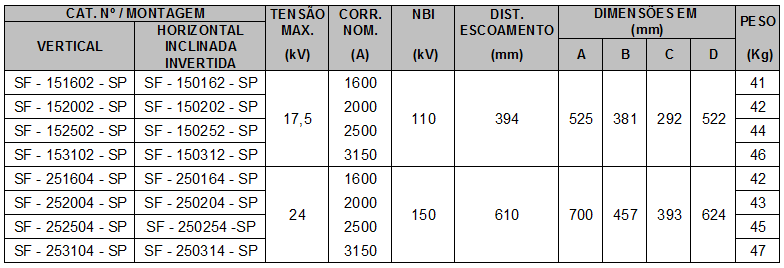

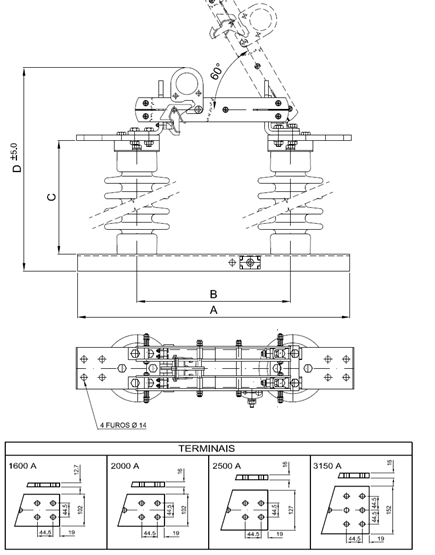

    Para tensões até 24kV e correntes nominais de 1600A até 3150A

    |Voltar ao topo da página|

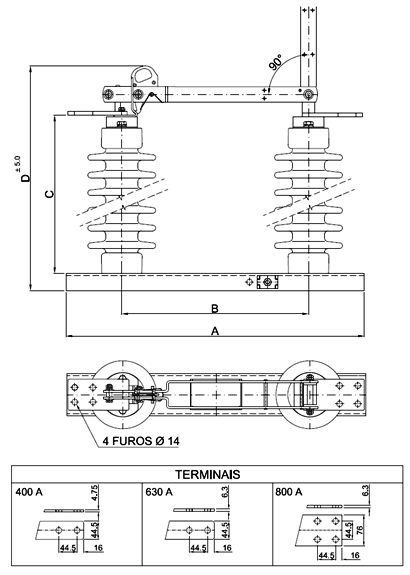

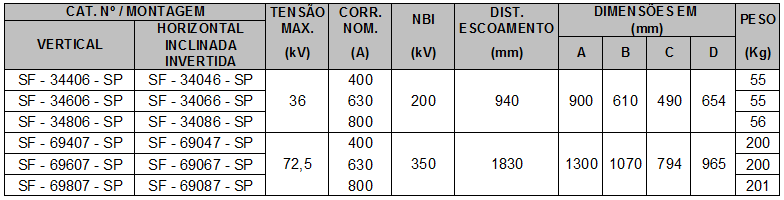

    Para tensões de 36kV e 72,5kV e correntes nominais até 800A
