CHAVE SECCIONADORA DE DISTRIBUIÇÃO TIPO "SUD"


Desenvolvida para manobras em redes de distribuição para tensões:


  • Até 36kV e corrente nominais de até 630A.

  • Capaz de suportar correntes de curto circuito de curta duração de até 25kA/s valor eficaz (térmica) e 65kA valor de crista (dinâmica).


    |VISUALIZAR ANIMAÇÃO|




    CARACTERÍSTICAS CONSTRUTIVAS


    • Parte condutora (terminais, lâminas e contatos) em cobre eletrolítico de alta condutividade, proporcionando baixas perdas;
    • Contatos em linha, auto limpantes e de alta pressão;
    • Trava de segurança que impede abertura acidental por vibrações ou curto circuito;
    • Terminais padrão NEMA ou terminais para conectores tipo CUNHA;
    • Olhal e gancho para operação manual por meio de vara de manobra ou para uso de dispositivo de abertura em carga (loadbuster);
    • Isoladores tipo suporte leves em porcelana vitrificada. Base em aço carbono galvanizado a fogo, dimensional conforme solicitação;
    • Acionamento manual por meio de vara de manobra;
    • Ensaios de tipo realizados em laboratórios oficiais;
    • Projetada conforme normas ABNT / ANSI / IEC.

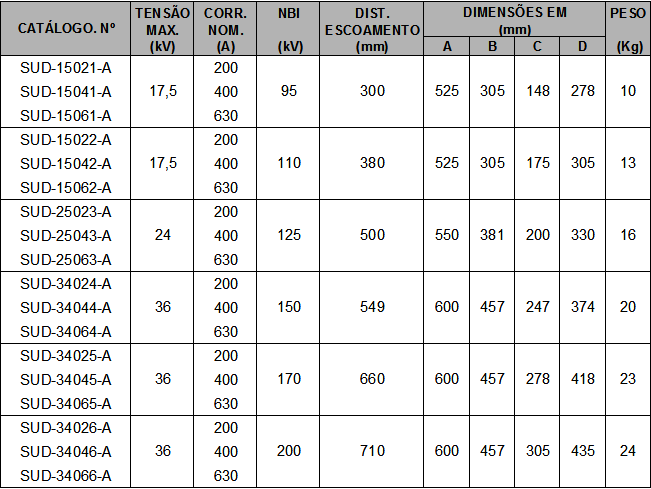

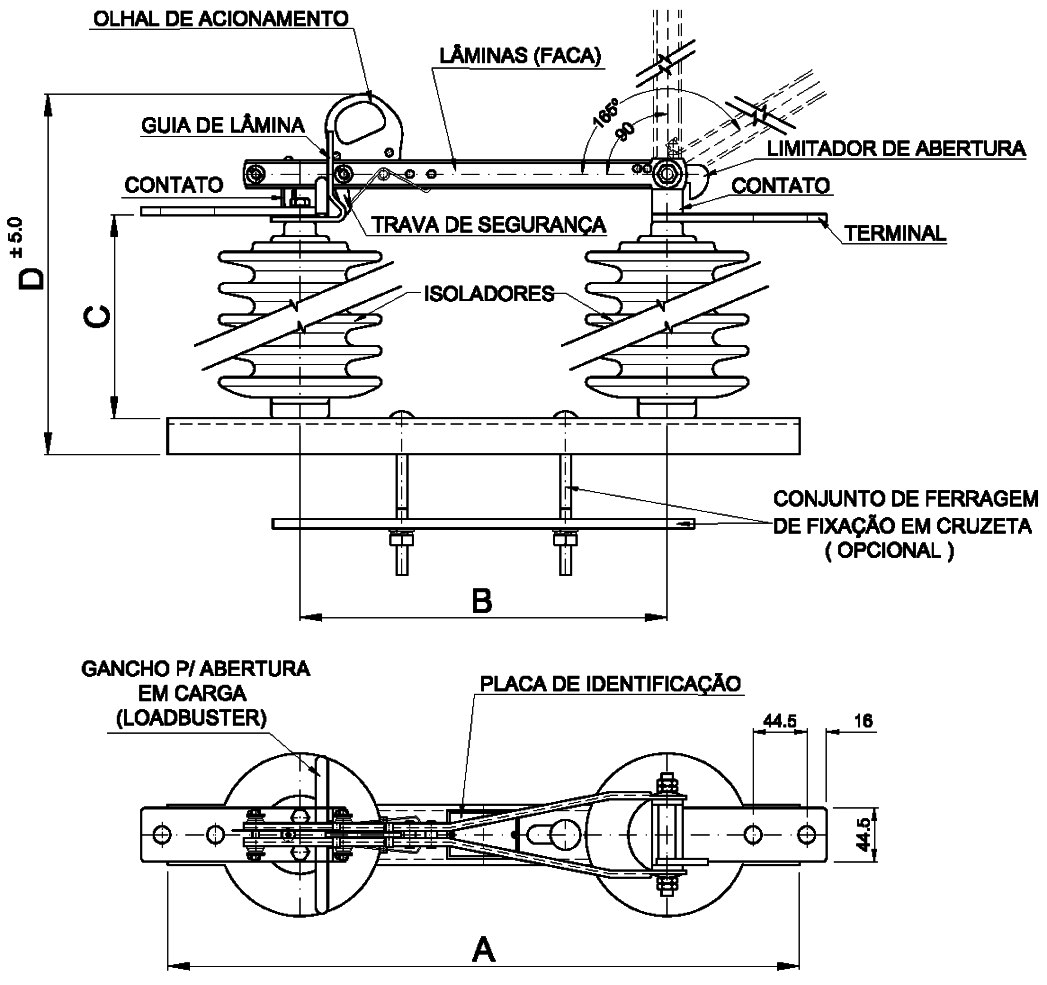

    CARACTERÍSTICAS TÉCNICAS DIMENSIONAIS
